Post by unknownrc on Nov 7, 2014 22:34:08 GMT 2
Laitetaas jotain juttua tästä miun "terapia rakentelusta" tänne. Elikkäs tollasen härpäkkeen tekemistä on tullu nyt muutaman viikon aikana alotettua. Tälläsestä haaveilin jo vuosia sitten, mut se vaan sit jotenkin jäi.. Ehkä parempikin niin, siitä ois kuitenkaan tullu sillon mitään. Yks syy tän tekemiselle on tossa muutaman sadan metrin päässä oleva pien kirkasvetinen lampi, jota tutkailis mielellään vähän enemmän. Syvyyttä siinä on 18m, joten sitä voitas pitää jonkunlaisena tavote syvyytenä. Ainakin johtojen puolesta pitäs onnistua, 30m ois tossa kerällä yhteen sidottuna 1,5 neliön kaijutinkaapelia, ethernet piuha ja viteo kaapeli (2x RCA + virtajohto). Jotakuinkin tuon näkönen ois tuosta tarkotus tulla valmiina: Kameran ja näytön välityksellä sit näkkee et missä mennään. Kameraan ois ajatus tehä kallistuksin, näkis vähän paremmin ympärilleen. Liikehdintä tapahtuu kolmella moottorilla, yks syvyyden säätelyyn ja kaks sit muun suuntaseen liikehdintään. Ohjaus tapahtuu kytkimillä ja releillä. Rele hässäkästä kuvaa: Tossa siis ohjaukset neljälle moottorille. Kahtoo nyt mitä tolle neljännelle keksii, vai keksiikö mitään.. Tän hetkinen tilanne itte ROVista: Kokoa 35x30x29cm. Ylemmät putket toimii kellukkeina ja alempiin laitetaan tarvittava määrä painoja, että laite kelluu just ja just. Mukavaa vaihtelua tämmösen rakentelu näitten rc koneisiin, kun ei oo niin tarkkaa ja saa tehä enemmän "omasta päästä" Et semmosta, en tiiä alueen oikeellisuudesta, mut ei tältä foorumilta parempaakaan tälle löytyny.
|
|
|
Post by Jaska on Nov 10, 2014 19:11:50 GMT 2
Mielenkiintoinen vehje tulossa! Siellä 18 metrissä alkaa olemaan jo varmaan aikalailla painetta, saa tiivistää kunnolla kaikki ettei vaan ves pääse sisään. Mut seuraan mitä tuleman pitää. =)
|
|
|
Post by Julli on Nov 10, 2014 21:53:23 GMT 2
siis tonne putken sisään vaan mäntä joka liikkuu edes takas. toisessa päässä putkee ilma ja moottori. toisessa päässä aukko mistä se putki täyttyy vedestä.eli sillä männällä pakkaat sen ilman vaan pienempään tilaan ja vesi tuo sulle painolastin ja tuo pyydys uppoaa. sit vaan takas sillä männällä se vesi puis ja hoplaa. katiska on pinnalla. www.rc-sub-workshop.com/ListTable.aspx?tp=r&rid=7
|
|
|
Post by unknownrc on Nov 10, 2014 21:54:47 GMT 2
About 3bar on 20m syvyydessä painetta, eli kolminkertanen ilmanpaine. Kai noi kaikki tiiviiks saa, kun vähän pelailee sikaflexien ja epoksiliimojen yms. kanssa. Kamera tuskin tulee tolleen, niin ku tossa 3d mallissa, varmaan putki ja sen päähän sit läpinäkyvä kupoli, jonka läpi sit näkkee kameralla. Jos näkee. Mut kahellaan, koko talvihan tätä on aikaa tehä.
|
|
|
Post by unknownrc on Nov 11, 2014 17:49:57 GMT 2
Aha, Julli oli sit väliin menny änkeemään.. En oo ainuttakaan tällästä härpäkettä nähny tollasella systeemillä, käytännössä kaikissa on moottori/pilssipumppu syvyyden säätelyö varten. Männee vähän monimutkaseks tehä tolleen jollain männällä. Ja kaiken lisäks aika paljon kalliimpikin. Taijan pysytellä tossa potkurilla varustetussa moottorissa, mut pistetään tuo idea korvan taakse.
|
|
|
Post by sos on Nov 21, 2014 21:14:56 GMT 2
eikös 18m syvyydessä ole 1,8bar?
|
|
|
Post by unknownrc on Nov 21, 2014 23:32:19 GMT 2

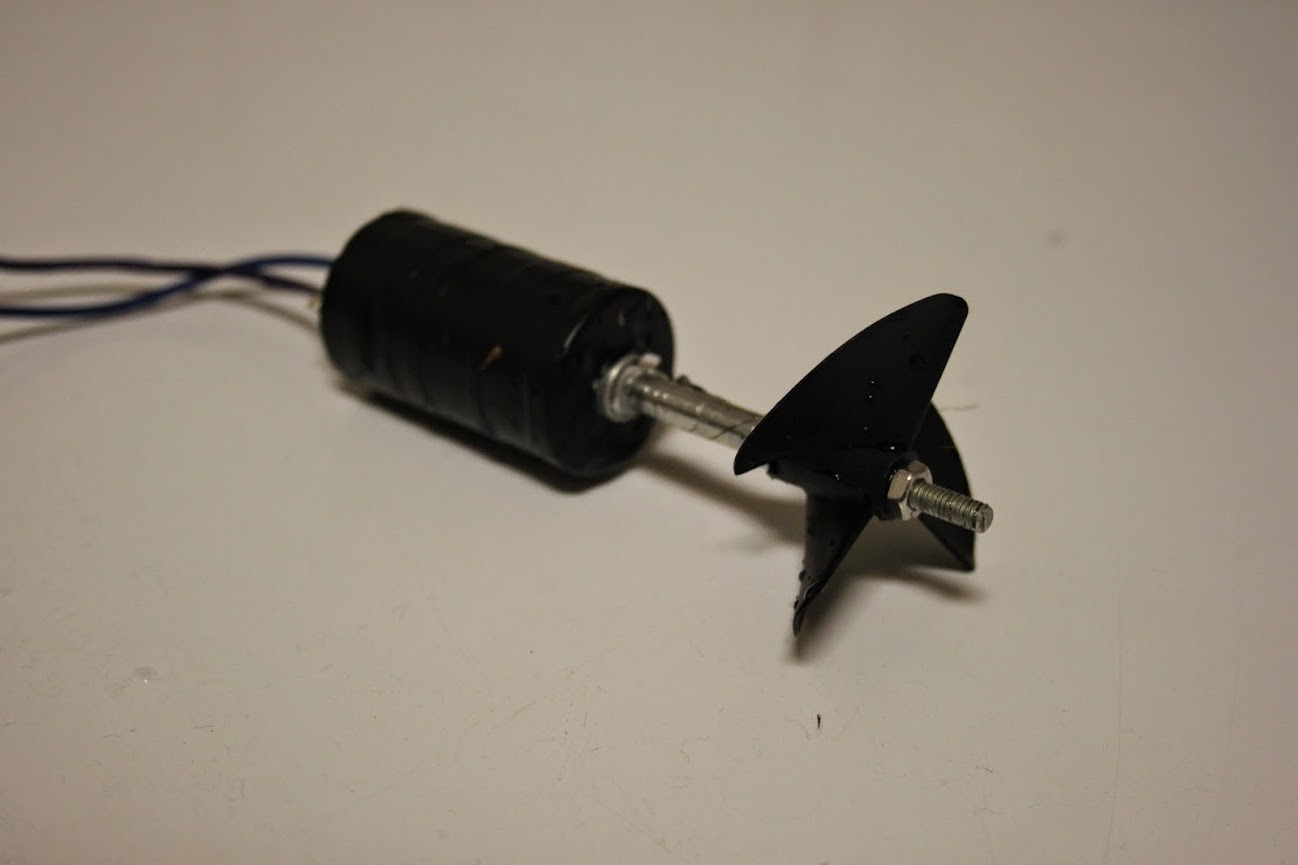

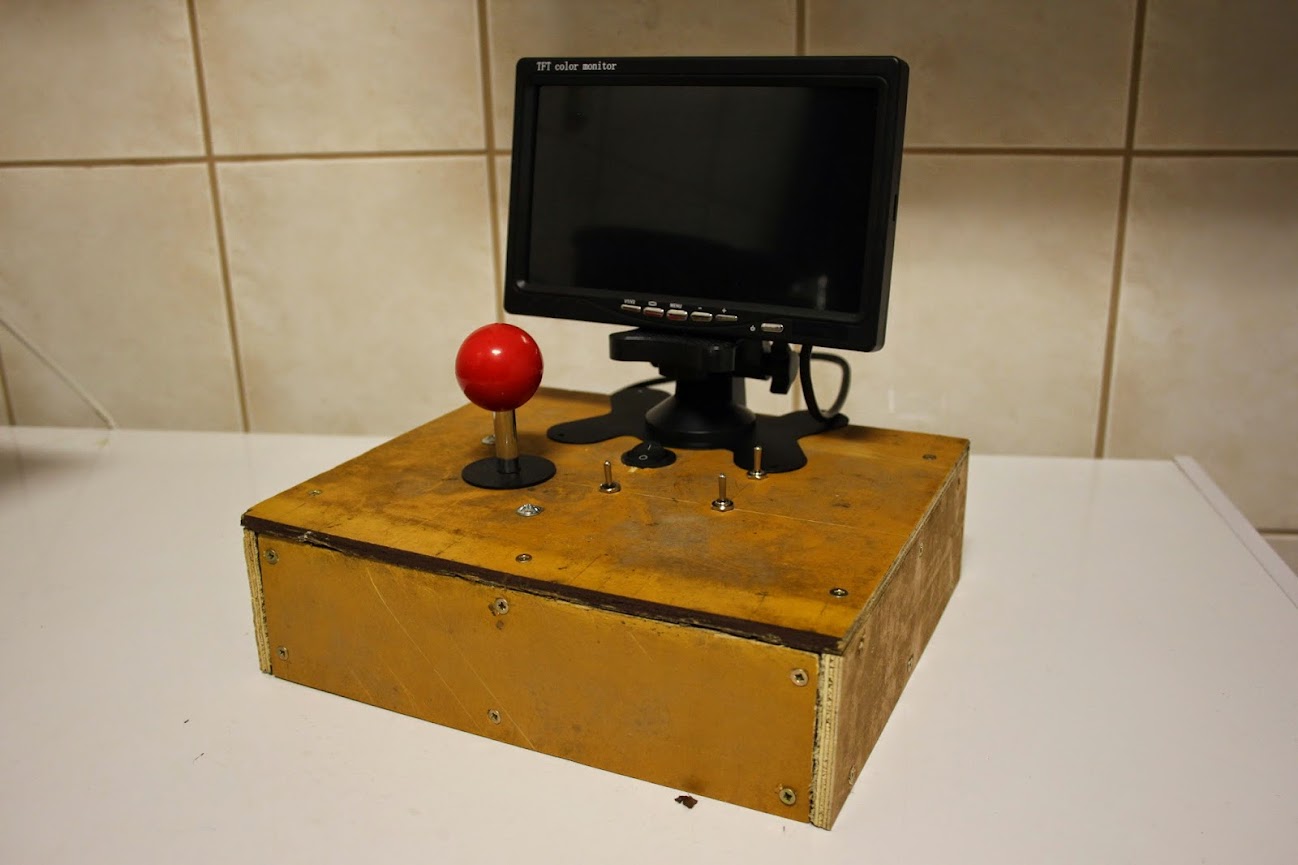

Nii, 1,8bar yli normaalin ilmanpaineen silleen suurinpiirtein. Muutehan se mittari näyttäs 0bar pinnalla, jos 1m lisäis aina 0,1bar painetta ja 18m syvyydessä ois sen 1,8bar. No joo, mut tuli viime viikolla väsättyä oikein komia ohjain tälle: Ja uuet mootoritkin tuli, nyt ottaa alle 1A 52mm potkurin kanssa, toi aiempi haukkas 10A. Eikä näppituntumalla työntövoimassakaan suurta eroa ollu.
|
|
|
Post by Julli on Nov 26, 2014 10:15:05 GMT 2
Tac-2
|
|
juhis
Junior Member
Posts: 62
|
Post by juhis on Nov 26, 2014 13:01:19 GMT 2
Aivan sama tuli mieleen tosta punaisesta nupista. (=
|
|
|
Post by unknownrc on Nov 26, 2014 19:00:50 GMT 2
Ikinä oo kuullukkaan tommosesta härpäkkeestä.
|
|
|
Post by Julli on Nov 26, 2014 19:11:09 GMT 2
Jonnet ei muista
|
|
|
Post by unknownrc on Apr 23, 2015 16:21:44 GMT 2
Pitkästä aikaa tällekin jotain, jos yrittäs pikkuhiljaa tätäkin jatkaa, kun jäät hävis tuosta läheisestä lammesta viimesellä.. Ponttoonien toiseen päähän laitoin tulpat sikafleksillä, vaan enhän mie ottanu huomioon et ilma laajenee lämmetessään.. Ulkona liimailin muutaman asteen lämmössä ja toin sisään sit kuivumaan. Arvaahan sen miten siinä kävi... Irti revittävä ja varmistettava et putken sisällä on lämmitä ilmaa ja sit vasta laitettava tulppa paikoilleen. Ja kameralle tein putken, ehkä vähän yliampuvan kokonen tuo kaulus tossa, mut pienennetään sitä sit joskus. Toinen rinkula raudasta leikeltävä ja jostain hommattava pleksiä. Ne sit pulteilla nippuun ja vaikka sikafleksit väliin, kun eipä tuota tartte pahemmin availla. Pitäsi kyllä kokeilla et kuinka mahtais 2,4GHz vastari toimia 30m pitkällä antennilla veden alla. Sais helposti servoja yms. kivaa käyttöön. Sit voiskin jo kouraa suunnitella yms. tohon, niin sais jotain tuotua ylöskin sieltä pohjasta.. E: noissa vastareiden antenneissa näkyis olevan häiriönpoisto(?), kun se johossa menee toinen johdin keskellä ja toinen sit sen toisen ympärillä. Mitenköhän mahtaa toimia yksittäisellä johtimella... No, kokeilemallahan se varmaan selviää.
|
|
|
